ガソリン、ディーゼルからアルコール、バイオ燃料まで計測可能。
本燃料流量計はエンジンベンチやシャシダイナモ試験などにおいて、ガソリン及びディーゼルエンジン等の燃料消費量を計測する計測器です。 流量表示計と容積式流量検出器を組み合わせ、燃料の瞬時流量の計測と、一定時間内の消費量または、一定量の消費時間を計測することができます。 さらに、アナログとデジタルのI/Oインターフェイスを装備していますので、外部システムと接続して、流量のデータ処理や自動計測及び自動制御を行うことができます。 また、流量計周辺装置として、正確で信頼性の高い流量計測を実現するために、燃料の気泡除去器、エンジンからのリターン燃料の処理タンクを用意しております。
製品紹介
燃料流量計
- 用途
- 小型、大型エンジンの燃料流量計測。
- 概要
- ガソリン/ディーゼルエンジンの瞬時燃費をアイドリングから高速回転まで高精度で計測します。

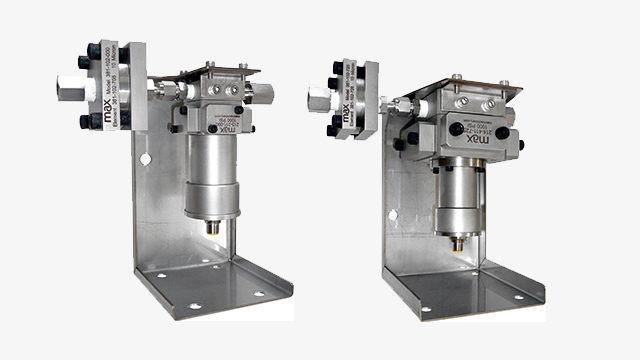

高精度容積式流量計
ガソリン、ディーゼルから、アルコール、バイオ燃料まで計測可能
- 用途
- ピストン方式の容積式流量計検出器で、アイドリング時の微少流量から高速、高負荷の大流量まで高精度で検出します。
- 概要
-
- 流量範囲 ０．０３L/h～１０８L/h
- 検出パルス １０００パルス/mL

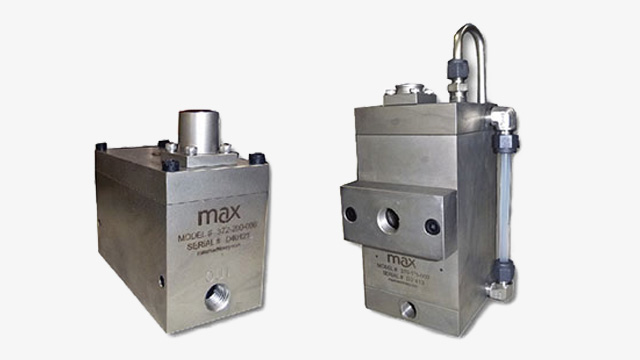

流量計周辺機器
- 用途・概要
-
- ディーゼル燃料リターン処理タンク。
- 自動気泡除去器内蔵。
- 小型および中型ディーゼルエンジン用。

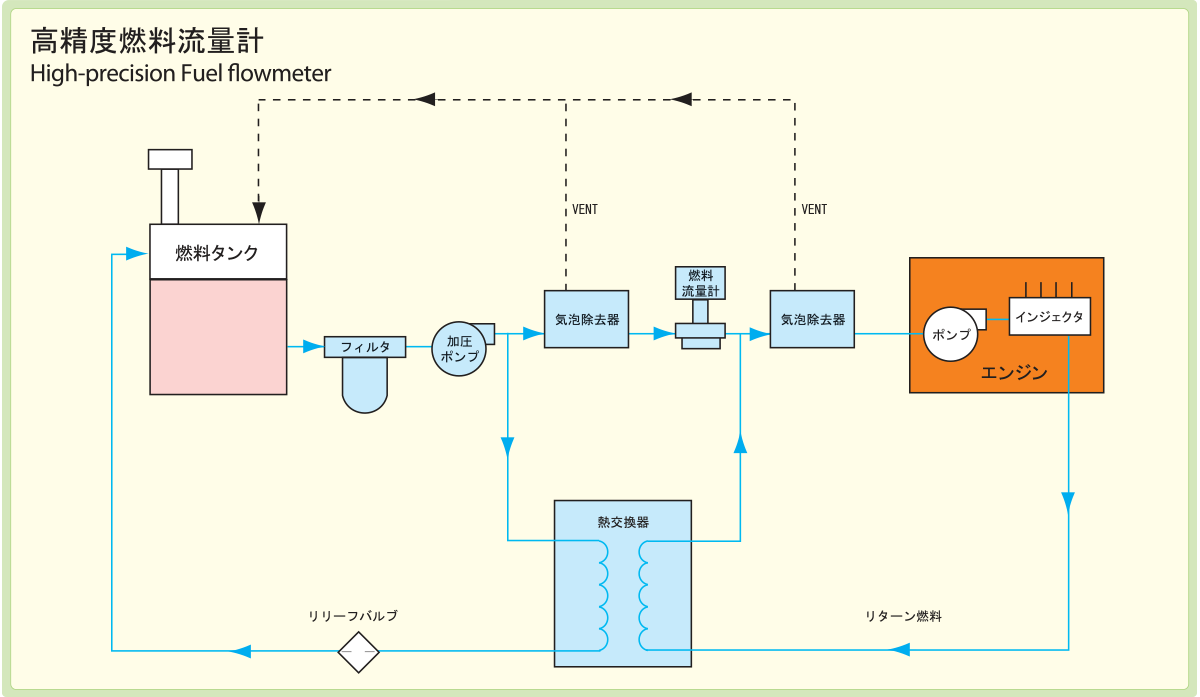

ディーゼル/ガソリン燃料噴射エンジンの消費燃料計測例
流量検出器 概略仕様
| 項目 | ガソリン・ディーゼル対応 | バイオ燃料対応 |
|---|---|---|
| 流量測定範囲 | ０.５~１８００cc/min(０.０３ ~ １０８ L/h) | |
| 温度計測 | ０ ～ ２００℃ (オプション) | |
| 圧力計測 | ０ ～ １０００kPa (オプション) | |
| 流量検出パルス | １０００Pulses/cc(単相パルス出力) | |
| 流量精度 | 読取値±０.２%以下 | |
| 再現性 | ０．１％以下 | |
| 圧力損失 (流量粘度 ３cps) |
０.６８KPa 以下(１００cc/min) １.３７KPa 以下(３００cc/min) ９.８KPa 以下(１０００cc/min) １９.６KPa 以下(１８００cc/min) |
|
| 使用圧力 | ７MPa | |
| 使用温度範囲 | 使用流体温度 -４０ ~ ９０°C (雰囲気温度-４０ ~８０°C) | |
| フィルタ | １０ミクロンフィルター | |
| 質量 | 約３kg | |
| 外形寸法 | ガソリン・ディーゼル対応：W210×H230×D110 | バイオ燃料対応：W193×H230×D110 |

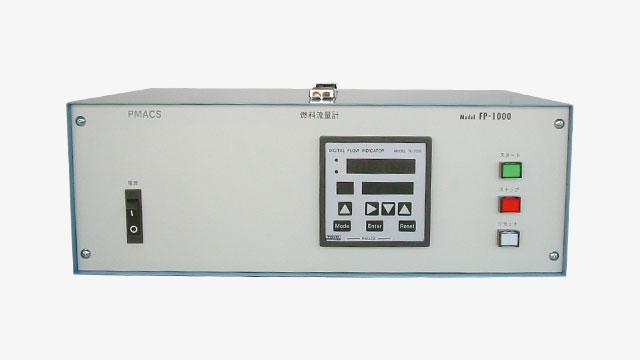

瞬時流量・積算流量表示計仕様
| 型名 | ＦＰ－１０００ | ＴＣ－８００３ | |
|---|---|---|---|
| 項目 | |||
| 適合流量検出器 | ２１３/２９４、２１４/２９４、２１５/２９４ | ||
| データ表示器 |
表示範囲：０．０００００ ～ ９９９９９９ 小数点表示：小数点以下１桁～５桁より選択可能、オートレンジ機能搭載 |
||
| 瞬時流量 |
計測方式：周期演算方式 計測精度：パルス入力に対して±０．０５％±１digit 計測単位： mL/sec 、mL/min 、mL/h 、L/min 、L/h |
||
| 積算流量 | 計測方式 | 計測方式：パルスカウント方式 計測精度：±１カウント | |
| タイマー積算流量 |
設定時間に到達した積算流量を計測 設定時間：０．０１ ～ ９．９９ sec、０．１ ～ ９９．９ sec、１～９９９ sec 積算流量：０．０００１ ～ ９９９９９９ mL または L |
||
| 経過時間計測 |
設定容量( mL または L )に到達する経過時間( sec )を計測 設定容量：０．００００１～９９９９９９ mL または L 経過時間計測：０．０１ ～ ９９９．９９ sec、０．１ ～ ９９９９９．９ sec、１ ～ ９９９９９９ sec |
||
| マニュアルスイッチ | スタート/ストップ、スイッチ | ||
| 外部入力 | スタート/ストップ (接点入力) | ||
| アナログ出力 |
０ ～ １０V (任意に設定可) または、４ ～ ２０ mA
(任意に設定可) 出力精度：±０．３％、出力応答：０．００１ ～ ９．９９９ sec設定可能 |
||
| ＲＳ－２３２Ｃ通信 | 通信レベル：ＥＩＡ ＲＳ－２３２Ｃ規格準拠 | ||
| 環境条件 | ０～５０℃ ３０～８０％ＲＨ (結露しないこと) | ||
| 電源 |
ＦＰ－１０００：ＡＣ１００Ｖ
(５０/６０Hz) 約５０VA ＤＣ２４Ｖ/１２Ｖ 約５０VA いずれか |
ＴＣ－８００３：ＡＣ８５~２６４Ｖ (５０/６０Hz) 約８VA ＤＣ２４Ｖ | |
気泡除去器仕様
リターン燃料処理タンク| 型名 | ３７０ | ３７２ |
|---|---|---|
| 用途 |
370型：小型／中型エンジン燃料消費量計測時の 気泡除去 |
372型：小型エンジン燃料消費量計測時の 気泡除去 |
| 使用可能燃料 |
370型：ガソリン・軽油・灯油 各種バイオ系油 アルコール |
372型：ガソリン・軽油・灯油 各種バイオ系油 アルコール |
レベルコントローラ仕様
リターン燃料処理タンク| 型名 | ３７０ | ３７２ |
|---|---|---|
| 用途 |
370型：小型／中型エンジン燃料消費量計測時の リターン燃料制御 |
372型：小型エンジン燃料消費量計測時の リターン燃料制御 |
| 使用可能燃料 |
370型：ガソリン・軽油・灯油 各種バイオ系油 アルコール |
372型：ガソリン・軽油・灯油 各種バイオ系油 アルコール |
| 本体素材 | 370型：ステンレス | 372型：ステンレス |
| 使用最大圧力 | 370型：０．１３８MPa | 372型：０．１３８MPa |
| 最大リターン量 |
370型：１８０ L/h (ガソリン) １５０ L/h (アルコール) １２０ L/h (ディーゼル) (１０００ mL/min 以下の気泡時) |
372型：１２０ L/h (ガソリン) (３００ mL/min 以下の気泡時) |
| 最大燃料温度 |
370型：５４℃ (ガソリン) ６０℃ (アルコール) ９３℃ (ディーゼル) |
372型：５４℃ (ガソリン) ６０℃ (アルコール) ９３℃ (ディーゼル) |
